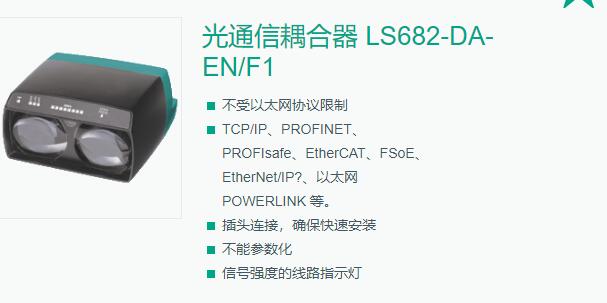

技术参数节选 LS682-DA-EN/F1
| 产品阐述 |
|---|
| 快速以太网适用的光通信耦合器，150 m 检测范围，红外光，100 MBit/s 数据传输速率，M12 插头 |
| 通用规格 | ||
|---|---|---|
| 有效检测距离 | 0 ... 150 m | |
| 检测范围极限值 | 180 m | |
| 光源 | 激光二极管 | |
| 光源类型 | 调制红外光 | |
| 激光额定值 | ||
| 注意 | INVISIBLE 激光辐射有害 ， 切勿直接使用光学仪器查看 | |
| 激光等级 | 1M | |
| 波长 | 785 nm | |
| 光束发散 | 15 mrad | |
| 脉冲长度 | 8 ns | |
| 重复率 | 62,5 MHz | |
| ***大光功率输出 | 60 mW | |
| 光点直径 | 1,5 m 在 100 m 距离处 | |
| 发散角 | 1 ° | |
| 环境光限制 | > 10000 Lux | |
| 功能性安全相关参数 | ||
| MTTFd | 58,6 a | |
| 任务时间 (TM) | 10 a | |
| 诊断覆盖率 (DC) | 0 % | |
| 指示灯/操作方法 | ||
| 数据流指示器 |
绿色 LED： OPTO-link 黄色 LED： LAN-link 红色 LED： 错误 |
|
| 功能指示灯 | 信号强度（8 个 LED：红色、黄色、绿色） | |
| 电气技术规格 | ||
| 工作电压 | 18 ... 30 V DC | |
| 空载电流 | 200 mA | |
| 接口 | ||
| 接口类型 | 以太网；100 base-TX | |
| 物理 | M12，D 码 | |
| 协议 |
PROFINET EtherNet/IP EtherCAT 以太网 POWERlink PROFIsafe |
|
| 传输速率 | 100 MBit/s （快速以太网） | |
| 输出 | ||
| 故障前指示输出 | 1 路 PNP，稳定性控制不足时熄灭 ， 短路保护，***大值 200 mA | |
| 符合性 | ||
| 激光安全 | EN 60825-1:2007 | |
| 认证和证书 | ||
| UL 认证 | 通过 cULus 认证 | |
| FDA 认证 | IEC 60825-1:2007 符合 21 CFR 1040.10 和 1040.11，但存在符合 2007 年 6 月 24 日发布的第 50 号激光通知的偏离情况 | |
| 环境条件 | ||
| 环境温度 | -10 ... 50 °C (14 ... 122 °F) | |
| 存储温度 | -20 ... 70 °C (-4 ... 158 °F) | |
| 机械规格 | ||
| 防护等级 | IP65 | |
| 材料 | ||
| 外壳 | ABS / PC | |
| 光学端面 | 塑料 | |
| 质量 | 700 g | |
Classifications
| System | Classcode |
|---|---|
| ECLASS 11.0 | 27270901 |
| ECLASS 10.0.1 | 27270901 |
| ECLASS 9.0 | 27270901 |
| ECLASS 8.0 | 27270901 |
| ECLASS 5.1 | 27270901 |
| ETIM 7.0 | EC002716 |
| ETIM 6.0 | EC002716 |
| ETIM 5.0 | EC002716 |
| UNSPSC 12.1 | 43201404 |
